一、系統概述

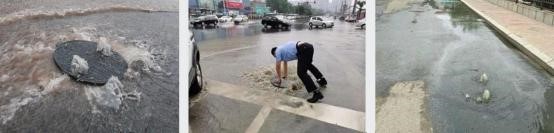

隨著城市的發展，包括大暴雨在內的極端天氣對城市排水系統建設提出了新的挑戰。全國每年都會有因為外洪入城、外水托頂、應急保障不到位、暴雨等多種原因導致地下水無法及時排放而出現內澇的現象。尤其低洼地勢點在內澇情形下易出現“井蓋反涌”，“井蓋反涌”不僅會污染生活環境，而且還會因積水過多引起“夜間燈桿漏電”、“水深處機動車拋錨”、“井蓋移位”等現象，給居民的生活帶來極大的安全隱患，甚至威脅居民的生命安全。因此市政管理部門需加強管理，盡量減少、杜絕事故的發生。
二 、 系統解決方案

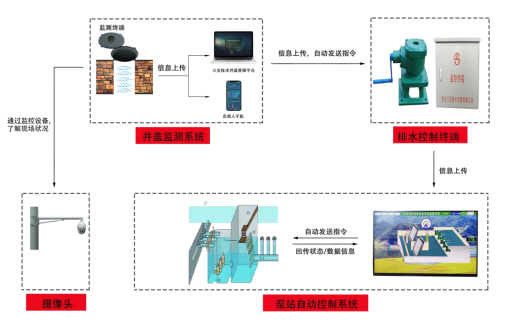

排水流程
系統通過檢查井監測系統，實時監測井蓋現場情況，當檢查井出現異常時及時報警，信息上傳給排水控制終端后，根據數據分析（亦可參考遠程視頻監控系統反映的現場狀況）來實現排水的控制與管理，同時可自動關聯泵站控制系統，根據提前設置好的數值參數，自動判斷實現泵站自動控制。因而實現排水的全程智能化管理。
（一）檢查井智能監測系統

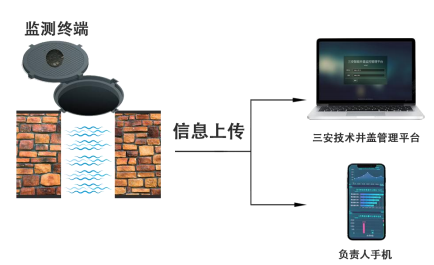

井蓋監測系統
檢查井智能監測系統由安裝在檢查井井蓋下面的監測終端、 通訊網絡和井蓋 管理平臺組成。監測終端可實時監測井下水位高度，并通過通訊網絡上報云服務器。管理人員可通過電腦或智能手機等物聯網客戶端與檢查井監測終端進行信息 交互。管理部門通過該系統可全局掌握排水管網的運行狀況，及時發現異常并快 速做出處理，保障居民出行安全，為市政管理者指揮決策提供數據支持。

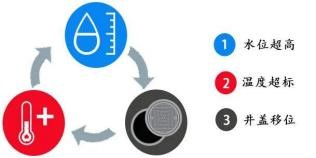

- 監測終端功能描述
（1）井內水位監測
監測檢查井井內水位實時變化狀態，并可在超過設定值時產生報警。檢查井監測終端根據預置的采集頻率定時采集水位，按照預置的上報周期通過通訊網絡進行數據發送。
（2）井蓋溫度監測
監測井蓋下的溫度，超過設定報警值即可產生報警，以防安全事故的發生。
（3）井蓋移位監測
傾斜傳感器內置，井蓋打開或移動過程中發生的姿態傾斜持續超過預設的響 應時間即可產生報警。

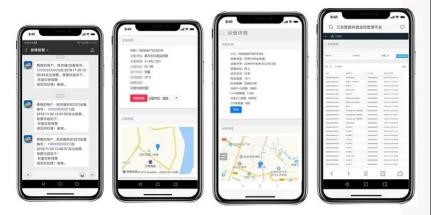

2.手機端管理平臺
（1）檢查井監測數據通過微信平臺發送到用戶手機，用戶只需關注公司企業號，無需下載任何軟件即可通過手機微信平臺進行查看。系統在做到權限管理安全可靠的同時兼顧了應用的方便、快捷和實用。
（2）業務平臺系統軟件無需單獨的手機Ａ Ｐ Ｐ軟件，可通過手機瀏覽器登陸 系統軟件，可在手機上完成所有的設置、接收、查詢等功能操作，操作步驟方式與電腦上相同。
通過在井蓋附近安裝 4G 監控裝置，該監控裝置可通過道路兩邊的路燈取電，確保實時有效工作狀態。在接收到異常報警后，遠程攝像頭可代替人工巡檢，通過監控第一時間查看到現場的狀況，給出有效的解決方式。
(三)聯動水泵控制的終端

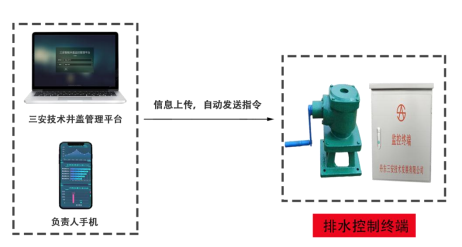

排水控制系統
所謂“聯動”是當發送一條控制指令即可啟動其它相關設備。例如當地下井水位已經超標時，根據水位數據可實現水泵自動開關，同時可根據水位數據設置自動開啟水泵數量。
例如：
（1）水位達到警戒線， 自動開啟 2 個排水泵。
（2）水位線超出 0.5 米， 自動開啟所有排水泵。

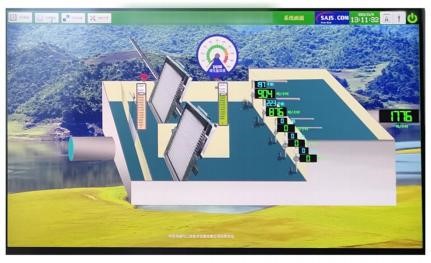

（四）泵站自動控制系統
系統可實現水泵的遠程控制和自動控制。
（1）數據實時監測
管理員在監控中心通過監控軟件實時監測各級泵的電流、 電壓，泵房設備運行狀態、故障狀態，水池水位、出水壓力等參數。
（2）自動控制、遠程控制、本地手動控制三種水泵控制方式可切換
·自動控制方式：根據下級水池水位限值，自動控制本級水泵的開關，實現無人值守，同時降低能耗，減少資源浪費；
·遠程控制：泵站管理處監控中心可以通過監控軟件遠程控制水泵的開關；
·本地控制：泵站管理人員可本地手動控制水泵的啟停，便于檢修時現場操作。
三、系統功能
1.利用水位檢測傳感器和物聯網通訊技術，對低洼位置市政檢查井下出現透水情況，第一時間啟動報警；
2.雨季內澇時，連續檢測低洼地勢的水深，并上傳到系統平臺保存；
3.利用數據庫和軟件技術將各個低洼地勢水深情況直觀展示在 WEBGIS 電子地圖上，對當年和往年的內澇期提供查詢和數據分析支持，為城市排水改造提供數據支撐；
4.提供水深危險時警示功能，減少和避免事故的發生；
5.配套低洼位置的視頻監控功能，掌控內澇時的現場動態；
6.在內澇時與排水水泵和啟閉閘門聯動，在低洼地勢水位過高時，啟動對應強排泵站的設備，排水緩解內澇。
